Klapy oddymiające DYMKLAP zamontowane w dachu mają za zadanie odprowadzanie z wnętrza obiektu dymu, ciepła i substancji toksycznych powstających w trakcie pożaru. W normalnych warunkach eksploatacji klapy DYMKLAP można zastosować do doświetlania i przewietrzania pomieszczeń. Zastosowanie klap oddymiających w pomieszczeniach użyteczności publicznej takich jak: hale sportowe, produkcyjne, szkolne, duże sklepy, domy towarowe itp. spełnia następujące funkcje:

  • ułatwienie ewakuacji dzięki utrzymaniu dolnej części pomieszczeń bez dymu,
  • ułatwienie prowadzenia akcji ratowniczej,
  • zapewnienie ochrony konstrukcji budynku dzięki odciążeniu termicznemu,
  • zmniejszenie szkód powstałych w wyniku pożaru spowodowanych dymem i gorącymi gazami.

Klapy oddymiające DYMKLAP występują w wariantach jako kwadratowe, prostokątne, jednoskrzydłowe, dwuskrzydłowe, z podstawą o budowie prostej, skośnej lub prosto-skośnej.
W wykonaniu standardowym podstawa wykonywana jest z blachy stalowej ocynkowanej. Od strony zewnętrznej podstawa ocieplona jest wełną mineralną. Wypełnienie skrzydła klapy wykonane jest z poliwęglanowej płyty komorowej .

Na życzenie dokonywane jest dostosowanie konstrukcji klapy do indywidualnych wymagań klienta m.in. poprzez zmianę materiału podstawy oraz przekrycia.

klapa zamknięta

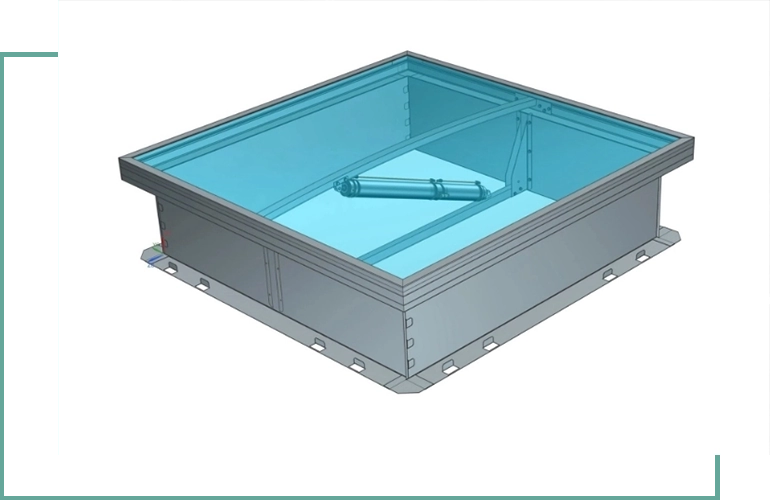

Klapa w pozycji zamkniętej

Klapy DYMKLAP z siłownikiem dwustronnego działania i zaworem sterującym są wynikiem projektu: Wdrożenie znacząco zmodyfikowanych zintegrowanych systemów oddymiania w oparciu o innowacyjne rozwiązania będące efektem prac B+R firmy Rewa Sp. z o.o.” który został dofinansowany w ramach Programu Operacyjnego Inteligentny Rozwój 2014-2020 poddziałanie 3.2.1 Badania na Rynek.

System oddymiania charakteryzuje się m.in.:

  • zmniejszeniem odpadów o nie mniej niż 15% oraz w produktach nie nadających się do bezpośredniego przetwarzania,
  • spadek awaryjności,
  • uproszenie montażu i serwisu,



otwarta klapa

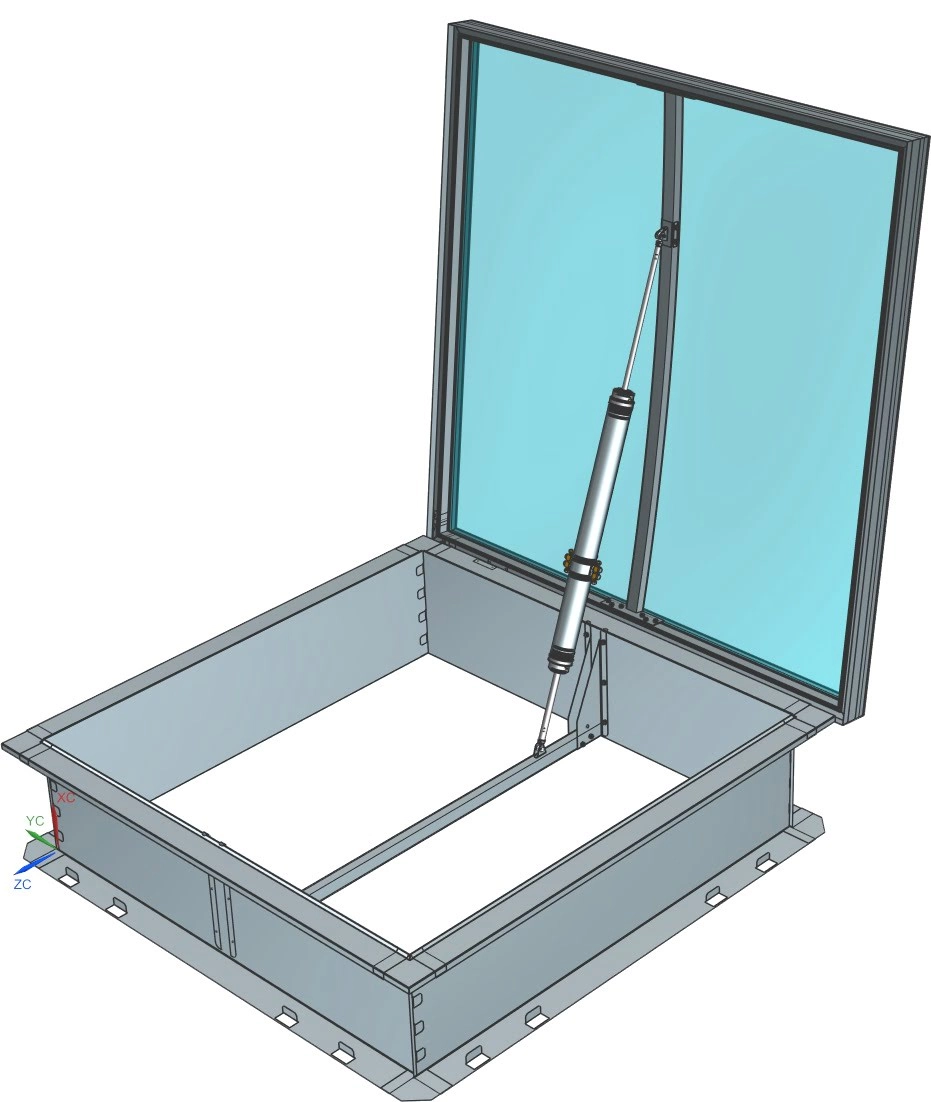

Klapa w pozycji wentylacji.



Właściwości użytkowe klapy dymowej DYMKLAP



Właściwość  Klasyfikacja
Klasyfikacja niezawodności  Re 1000
Klasyfikacja obciążenia śniegiem  SL 2000-550
Klasyfikacja obciążenia wiatrem  WL 1500
Klasyfikacja działania w niskiej temperaturze  T(00)
Klasa odporności na wysoką temp.  B300
Powierzchnia czynna  0,6-6,0 m2
Współczynnik przenikania ciepła   1,8-1,1 W/m2K
Oddziaływanie ognia zewnętrznego  Broof(t1)



otwarta klapa

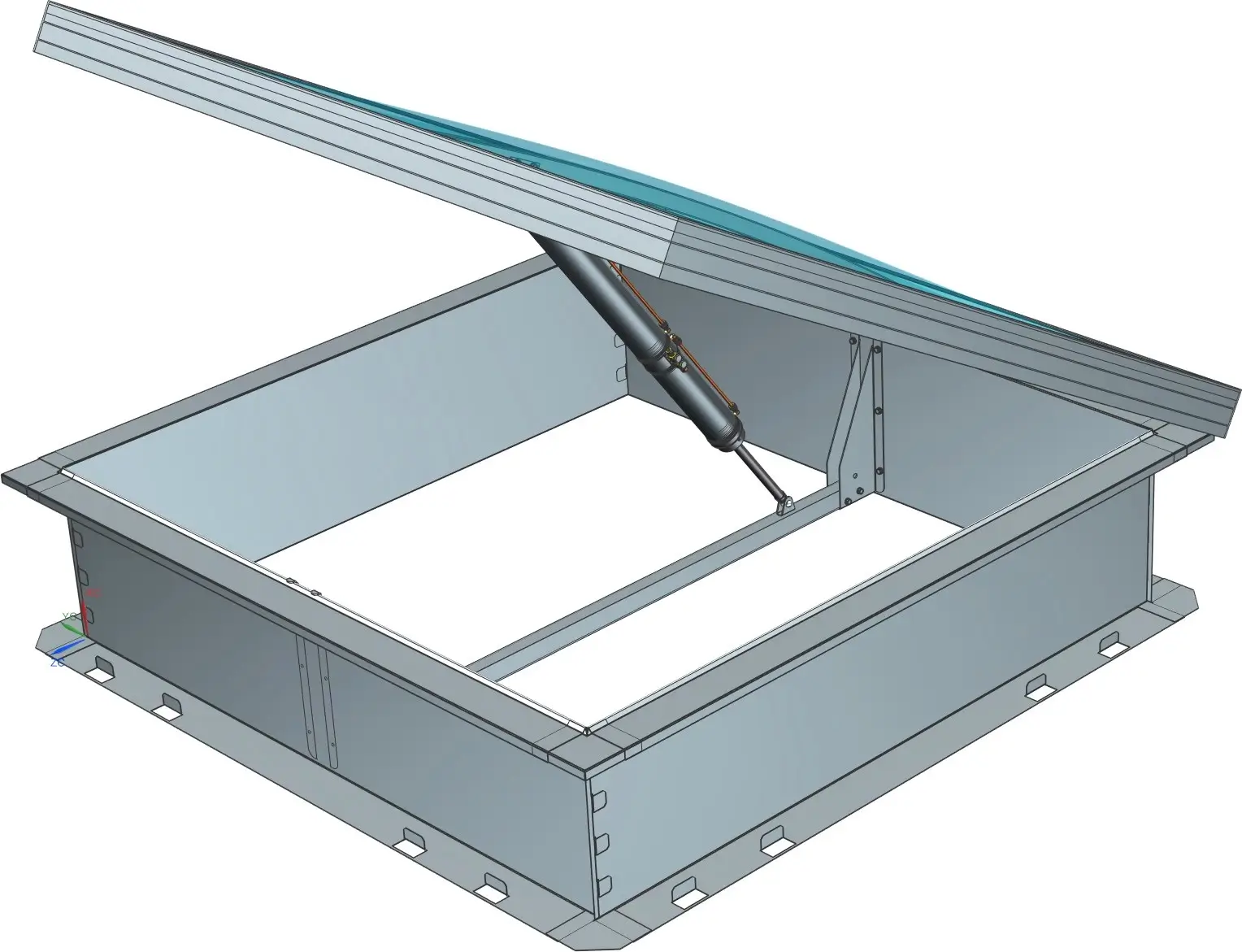

Klapa w pozycji otwartej

  • podstawa prosta wykonana z blachy ocynkowanej, malowanej na kolor RAL 9010,
  • wysokość podstawy 450 mm (H),
  • spód podstawy z kołnierzem montażowym,
  • przewidziana przestrzeń na izolację termiczną o grubości 80 mm(O),
  • rynna podstawy do odprowadzania skroplin,
  • konstrukcja skrzydła klapy wykonana z kształtowników aluminiowych o przekroju zamkniętym,
  • wypełnienie skrzydła klapy płytą poliwęglanową, mleczną o grubości od 16 25 mm z płytą poliestrową w włóknem szklanym NRO, (G)– mechanizm otwierania: pneumatyczny z systemem sterowania TYLKO OTWIERANIE,
  • funkcja wentylacji: pneumatyczna
